ХАРАКТЕРИСТИКИ
Тип конструкции:

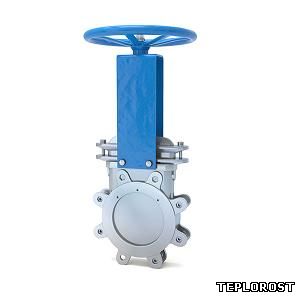

Задвижки ножевые с невыдвижным шпинделем
Изготовление и поставка:
по ТУ 3741-003-54787367-2013
Назначение:
Задвижки ножевые предназначены для использования в качестве запорного устройства в трубопроводах с шламами, сыпучими средами, канализационными стоками
Диаметры номинальные:
DN 50 - DN 1200
Давление номинальное:
PN 6, 10, 16
Класс герметичности:
DN 50 – DN 500 класс А по ГОСТ P 54808-2011
DN 600 – DN 1200 класс В по ГОСТ P 54808-2011
Температура рабочей среды:
до +150°С в зависимости от материала конструкции
Управление:
Маховик, редуктор – DN 50 - DN 1200
электропривод DN 50 - DN 1200
Присоединение:
межфланцевое
Присоединительные фланцы трубопровода:
стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80 Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815-80, исполнение 1, ряд 2
Установочное положение:
любое, кроме положения «электроприводом вниз» для электроприводных задвижек
Направление подачи рабочей среды:
однонаправленное, по стрелке на корпусе
Рабочее положение ножа:
Полностью «открыто» или полностью «закрыто». Использование задвижек в качестве регулирующих устройств не допускается
Климатическое исполнение:
УХЛ, Т, ТМ, ТВ по ГОСТ 15150- 69
